Molts imants semblen visualment idèntics en sortir de la fàbrica; sense les marques N/S, és impossible distingir els seus pols nord i sud només amb la vista. Tant si esteu muntant components magnètics, provant mostres o verificant l'orientació de la polaritat d'una comanda a granel, identificar correctament els pols magnètics és crucial. Aquest article descriu diversos mètodes senzills i s'explica com verificar la polaritat i la direcció de magnetització quan s'obtenen imants per a aplicacions industrials.
Quins són els pols nord i sud d'un imant?
Abans d'identificar la polaritat de l'imant, ajuda a entendre què signifiquen realment els pols nord i sud i per què importen en aplicacions reals.
Cada imant té dos pols
Cada imant té un pol nord i un pol sud. Aquests dos pols són les zones on la força magnètica és més forta. En un imant de barra simple, els pols solen estar als dos extrems. En els imants de disc, bloc, anell o personalitzats, les posicions dels pols depenen de la direcció de magnetització.
Disc imant
Bloc imants
Imants d'anell
Els pols oposats s'atrauen i els mateixos pols es repel·len
El pol nord d'un imant atrau el pol sud d'un altre imant. Dos pols nord o dos pols sud es rebutjaran mútuament. Podeu utilitzar aquesta regla bàsica per comprovar un imant desconegut amb un imant de referència marcat.
Per què els pols imants no es poden jutjar per l'aparença
Normalment no podeu identificar pols imants només mirant la superfície. Molts imants tenen el mateix recobriment, forma i color als dos costats. Si els pals no estan marcats, hauríeu de provar-los abans de muntar-los o demanar imants personalitzats. Això us ajuda a evitar una instal·lació incorrecta, una força de retenció feble o un rendiment deficient del producte.
Per què és important identificar la polaritat dels imants
Identificar la polaritat de l'imant no és només un pas senzill de verificació; afecta directament el rendiment del vostre imant a l'aplicació final.
Ajuda a evitar una direcció de muntatge incorrecta
Si instal·leu un imant en la direcció equivocada, és possible que el producte no funcioni com s'esperava. En alguns conjunts, l'imant pot repel·lir-se en lloc d'atraure's, o el camp magnètic pot mirar cap al costat equivocat. Això pot provocar problemes d'ajust, posicionament inestable o fallada completa del muntatge. Comprovar els pols nord i sud abans de la instal·lació us ajuda a evitar reelaboracions innecessàries.
Afecta la força de retenció magnètica
La força de retenció magnètica no només està relacionada amb la mida, el grau o el material de l'imant. La direcció del pol i la superfície de contacte també importen. Si la cara de treball no és la superfície del pol magnètic correcta, la força de retenció real pot ser molt inferior a l'esperada. Això és especialment important per subjectar imants, imants d'olla, accessoris magnètics i peces de muntatge magnètics.
És important per a motors, sensors i conjunts magnètics
En motors, sensors, acoblaments magnètics i conjunts magnètics, la direcció de polaritat pot afectar el moviment, la precisió del senyal, el parell i la distribució del camp magnètic. Fins i tot si l'imant és fort, el producte pot fallar si la posició del pol és incorrecta.
Redueix el risc en la producció d'imants personalitzats
Quan demaneu imants personalitzats, la polaritat s'ha de confirmar abans de la producció. Heu de definir clarament la direcció de magnetització, les posicions dels pols nord i sud i els requisits de marcatge. Això ajuda el vostre proveïdor a fer l'imant correctament i redueix el risc d'errors de mostra, errors de lot o retards en el muntatge.
Mètode 1: utilitzeu una brúixola per identificar els pols dels imants
Una brúixola és una de les eines més fàcils que podeu utilitzar per identificar els pols nord i sud d'un imant, especialment quan l'imant no té una marca N/S clara.
Com funciona el mètode de la brúixola
Una agulla de la brúixola també és un petit imant. El seu extrem nord és atret pel pol sud de l'imant que esteu provant, mentre que el seu extrem sud se sent atret pel pol nord de l'imant. En paraules senzilles, si l'extrem nord de la brúixola apunta a una cara del vostre imant, aquesta cara és el pol sud. Si l'extrem sud de la brúixola apunta a la cara, aquesta cara és el pol nord.
Guia-a-pas a pas
① Col·loqueu l'imant sobre una taula no-metàl·lica, com ara una superfície de fusta o plàstica.
② Mantingueu l'imant lluny d'altres imants forts, peces de ferro, eines d'acer i dispositius electrònics.
③ Moveu lentament la brúixola a prop d'una cara de l'imant.
④ Si l'extrem nord de la brúixola apunta a aquesta cara, aquesta cara és el pol sud de l'imant.
⑤ Si l'extrem sud de la brúixola apunta a aquesta cara, aquesta cara és el pol nord de l'imant.
⑥ Després de comprovar, marqueu els pals amb una etiqueta, un rotulador o un punt de color perquè no calgui tornar a provar.
Errors comuns en utilitzar una brúixola
① Les proves sobre una taula de ferro o acer poden alterar la lectura de la brúixola.
② Altres imants forts a prop poden fer que l'agulla de la brúixola giri incorrectament.
③ Moure la brúixola massa a prop d'un imant de neodimi fort pot provocar que l'agulla oscil·li bruscament.
④ Molts usuaris recorden la regla al revés: l'extrem nord de la brúixola apunta al pol sud de l'imant, no al pol nord.
Mètode 2: utilitzeu un imant marcat com a referència
Un imant marcat es pot utilitzar com a eina de referència senzilla quan necessiteu comprovar ràpidament la polaritat d'un imant no marcat.
Prepareu un imant amb polaritat coneguda
Si ja teniu un imant amb marques N/S clares, podeu utilitzar-lo com a imant de referència. Abans de provar, assegureu-vos que l'imant marcat sigui precís. Un imant de referència incorrecte donarà resultats equivocats, sobretot quan comproveu mostres o prepareu imants per al muntatge.
Utilitzeu l'atracció i la repulsió per identificar els pols
Podeu identificar l'imant desconegut provant l'atracció i la repulsió. Si el pol nord de l'imant marcat atrau una cara de l'imant desconegut, aquesta cara és el pol sud. Si el pol nord de l'imant marcat repel·leix una cara de l'imant desconegut, aquesta cara també és el pol nord. Aquest mètode segueix la regla bàsica: els pols oposats s'atrauen i els mateixos pols es repel·len.
El millor per a la comprovació ràpida de mostres
Aquest mètode és útil per a la confirmació de mostres, la inspecció del magatzem i la comprovació ràpida abans del muntatge. És senzill i no requereix equips especials. Tanmateix, només és fiable quan el vostre imant de referència té les marques N/S correctes.
Mètode 3: utilitzeu un detector de pols magnètics
Per a ús industrial, un detector de pols magnètics és una opció més fiable quan necessiteu una comprovació de polaritat més ràpida, clara i repetida.
Què és un detector de pols magnètics?
Un detector de pols magnètics és una eina que s'utilitza per mostrar si la superfície d'un imant és el pol nord o el pol sud. Alguns són simples identificadors de pols mecànics, mentre que altres són localitzadors electrònics. Un cercador de pals electrònic pot mostrar clarament la direcció del pal, sovint mitjançant llums LED o una pantalla digital. Això fa que sigui més fàcil per als operadors comprovar els imants sense endevinar-los.
Quan s'ha d'utilitzar un detector de pals?
Hauríeu de considerar l'ús d'un detector de pols en aquestes situacions:
① Inspecció d'entrada per a comandes d'imants a granel
② Comprovació de la polaritat abans del muntatge de l'imant
③ Prova d'imants de neodimi forts
④ Comprovació d'imants molt petits
⑤ Identificació de la magnetització multipolar
⑥ Inspecció de qualitat per a conjunts magnètics personalitzats
Per què és millor per a la comprovació de la producció
Una brúixola és útil per a proves senzilles, però no és ideal per a-comprovacions industrials a llarg termini. Per a comandes per lots, línies de muntatge i inspeccions de clients, un detector de pals ofereix resultats més estables i coherents. També ajuda el vostre equip a crear un procés de verificació estàndard, reduir els errors de polaritat i millorar l'eficiència del muntatge.
Mètode 4: comproveu la direcció de magnetització, no només els pols N/S
Per als imants industrials, identificar els pols nord i sud és només el primer pas; també heu de confirmar la direcció de magnetització per assegurar-vos que l'imant s'ajusta a la vostra aplicació real.
Què és la direcció de magnetització?
La direcció de magnetització es refereix a la direcció magnètica interna d'un imant. Mostra com flueix el camp magnètic entre el pol nord i el pol sud. Aquesta direcció decideix on apareixen els pols a l'imant i com funciona el camp magnètic al producte.
Instruccions comunes de magnetització

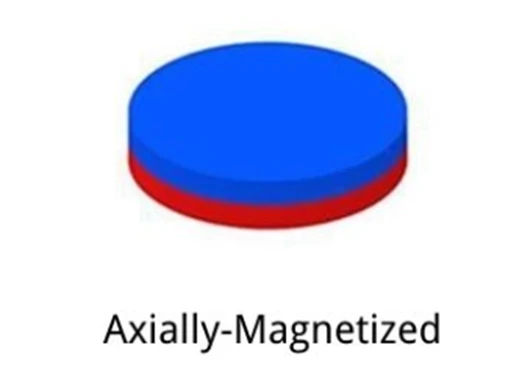

① Magnetització axial
Comú per als imants de disc, cilindre i anells. Els pols nord i sud solen estar a les dues cares planes.
② Magnetització diametral
Comú per a imants de cilindres o discs. Els pols nord i sud es troben a costats oposats de la superfície corba.
③ Magnetització radial
Comú per a imants d'anell, imants d'arc i imants de motor. El camp magnètic està disposat des del costat interior fins al costat exterior, o al voltant de l'estructura de l'arc.
④ Magnetització del gruix
Comú per als imants de bloc. Els pols nord i sud es troben a les dues cares a través de la direcció del gruix.
⑤ Magnetització multipolar
Comú per a sensors, motors, codificadors magnètics i imants especials personalitzats. En una superfície poden aparèixer diversos pols nord i sud.
Per què això és important per als imants personalitzats
① No només heu de dir: "Necessito un imant de bloc de neodimi" o "Necessito imants de disc N52".
② Heu de confirmar la forma, la mida, la tolerància, el material, el grau i el recobriment de l'imant.
③ Heu de definir clarament la direcció de magnetització i la posició del pol nord/sud.
④ També heu de compartir la temperatura de treball, el mètode de muntatge i l'aplicació final.
⑤ Amb aquesta informació, el vostre proveïdor pot recomanar l'estructura de l'imant adequada i reduir el risc de polaritat incorrecta, rendiment feble o fallada del muntatge.
Com marcar els pols d'imants després de la prova
Després d'identificar els pols nord i sud, marcar-los clarament us pot ajudar a evitar proves repetides, muntatge incorrecte i retards innecessaris en la producció.
Utilitzeu marques simples per a mostres
Per a la comprovació de mostres, podeu utilitzar un rotulador, una etiqueta, un adhesiu o un punt de color per marcar els pals N/S. Aquest és un pas senzill però útil, sobretot quan diversos imants tenen el mateix aspecte. Després de marcar, podeu provar, comparar i muntar les mostres més fàcilment.
Utilitzeu el marcatge de colors per a la producció per lots
Per a la producció per lots, podeu utilitzar marques de color, marques N/S impreses o embalatges separats per mostrar clarament la polaritat. Això ajuda als vostres operaris a identificar ràpidament el costat correcte i redueix els errors de muntatge.
Confirmeu els requisits de marcatge abans de la producció
Si els vostres imants s'utilitzaran en el muntatge, haureu de confirmar el mètode de marcatge durant l'etapa de mostra. Si la comanda a granel arriba sense marques de polaritat clares, és possible que el vostre equip necessiti més temps per provar cada imant de nou, augmentant el cost laboral i el risc de muntatge.
Problemes comuns a l'hora d'identificar pols d'imants
Quan identifiqueu pols magnètics, podeu trobar que el resultat no sempre és tan clar com s'esperava. Això sol passar a causa d'una força magnètica forta, una direcció especial de magnetització, una mida petita o l'imant que s'instal·la dins d'un conjunt.
L'agulla de la brúixola es mou massa ràpid
Si l'agulla de la brúixola es mou massa ràpid, l'imant pot ser massa fort o massa a prop. Mantingueu més distància primer i, a continuació, apropeu la brúixola lentament.
L'imant atrau des de més d'un costat
Això pot estar relacionat amb la direcció de magnetització. La magnetització axial, radial o multipolar pot crear diferents patrons de camp magnètic.
L'imant ja està dins d'un conjunt
Si l'imant es troba dins d'una carcassa d'acer, una peça de plàstic o un conjunt magnètic, el camp exterior es pot veure afectat. Utilitzeu un detector professional o demaneu al vostre proveïdor que confirmi la polaritat abans de l'enviament.
L'imant té diversos pols
Alguns imants tenen diverses àrees de pols N/S. Una brúixola normal només pot mostrar la polaritat local, no la disposició completa del pol.
L'imant és molt petit
Els imants petits són fàcils de girar, enganxar o perdre la direcció. Un detector de pols o un marcatge de polaritat-previament és més segur.
Preguntes freqüents
P: Podeu identificar pols imants mirant l'imant?
R: No. La majoria dels imants no tenen pols N/S visibles; cal una brúixola, un imant conegut o un detector de pols magnètics.
P: De quin costat d'un imant és el pol nord?
R: Si l'imant pot girar lliurement, l'extrem que apunta geogràficament al nord se sol anomenar pol nord. Tanmateix, a la pràctica, una brúixola o detector s'utilitza més habitualment per a la confirmació.
P: El pol nord atreu el pol sud?
A: Sí. A diferència dels pols s'atrauen, com els pols es repel·len.
P: Un imant pot tenir més d'un parell de pols nord i sud?
A: Sí. Alguns imants estan magnetitzats amb diversos-pols i les seves superfícies poden tenir diversos pols N/S alterns.
Resumir
Identificar els pols nord i sud de l'imant pot semblar senzill, però pot afectar directament la precisió del muntatge, la força de retenció i el rendiment del producte final. Per a la comprovació bàsica, podeu utilitzar una brúixola, un imant de referència marcat o un detector de pols magnètics. Per a projectes d'imants industrials o personalitzats, hauríeu d'anar més enllà i confirmar la direcció de magnetització, la posició del pol, el mètode de marcatge i els requisits d'inspecció abans de la producció. Si no esteu segur de quina estructura d'imants o disseny de polaritat és adequat per a la vostra aplicació, GME us pot ajudar a revisar els vostres dibuixos, mostres o condicions de treball i proporcionar una solució d'imants personalitzada adequada per reduir el risc de muntatge i millorar la fiabilitat.
